量身定制!基于光纤分布式测温技术的皮带传动设备的PHM系统!

原创 中科安尔法 Alpha工业智能 2021-10-27

Alpha Intelligence


— 用物联网提升资源业 —

-

皮带机预测性维护系统

光纤分布式测温技术

-

一、关于安尔法

  成都安尔法智控科技有限公司,专注于为矿业项目提供基于大规模信息采集与分析的矿山作业安全预警、设备故障预警和资产全生命周期的智能运维服务。安尔法在印度尼西亚、赞比亚、俄罗斯、巴西、蒙古国、菲律宾等国际市场均有应用。


  安尔法与首都国投合资设立在济宁的工业物联网硬件制造基地主要负责传感器生产制造,一期产能60万片/年。

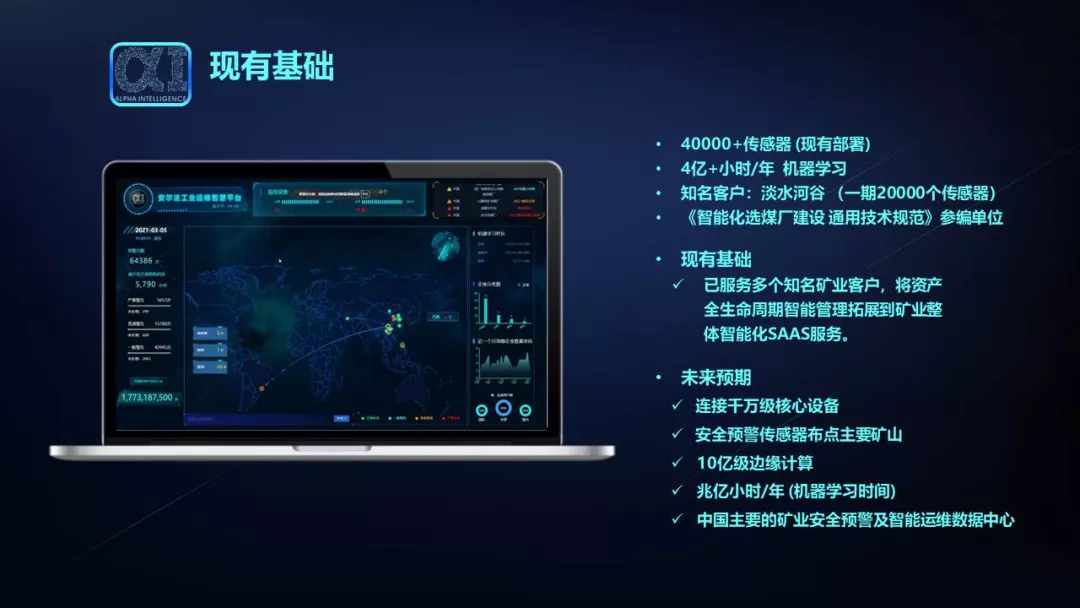

    安尔法在矿业领域工业物联网布点数和有效机器学习时间处于领先地位,参编《智能化选煤厂建设 通用技术规范》。

二、方案背景

皮带传动设备即是矿物生产系统的命脉,又时刻关系着工作人员的生命安全,是矿业安全生产的关键所在!


  我司专注于选厂设备的智能运维,对皮带传动设备进行状态监测与故障诊断,及时准确识别核心零部件故障的微弱特征信号,必将为潜在故障预示和演化、寿命预测和制定维修策略提供技术支持,从而提高皮带传动设备的运行安全性和可靠性,具有巨大的经济效益和社会效益。

三、系统概述

  分布式光纤测温系统由分布式光纤测温仪、感温光缆、测量软件及其他附属设备构成,系统利用光在光纤中传时产生的拉曼散射和光时域反射(OTDR)原理来获取空间温度分布信息。


  一定能量和宽度的激光脉冲在测量光纤中传输时,产生背向散射光,其强度受到光纤散射点的温度影响。将散射回来的光信号经过波分复用、检测调后,进入信号处理系统将测量光纤上各个位置的温度信息实时提取出来,同时利用光纤中光波的传播速度和向散射信号的时间间隔,对所测温度的位置进行定位。系统具有分布式测量、抗电磁干扰、抗腐蚀、测量距离远、维护成本低等优点,广泛应用于煤矿与非煤矿的温度监测和安全保障。

监测设备组成

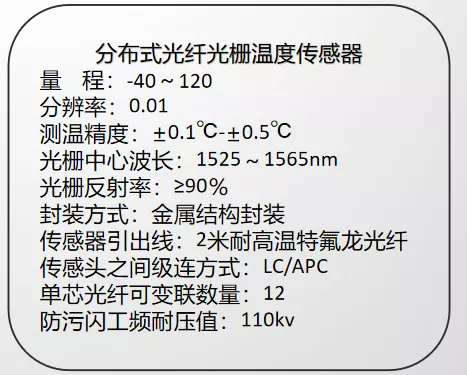

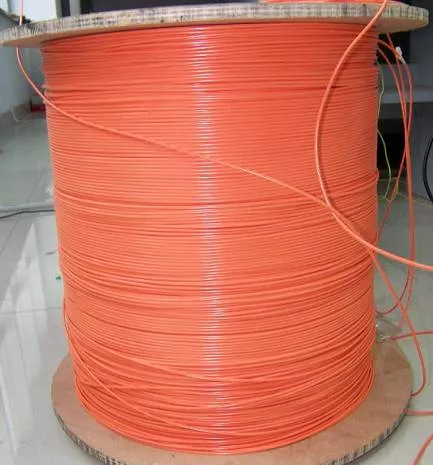

测温光缆

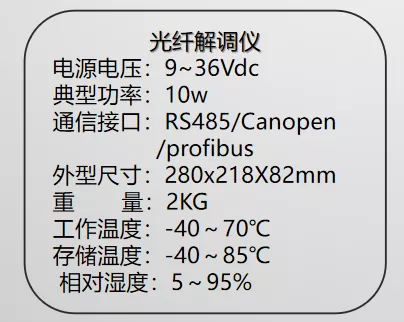

隔爆兼本安分布式光纤测温解调仪

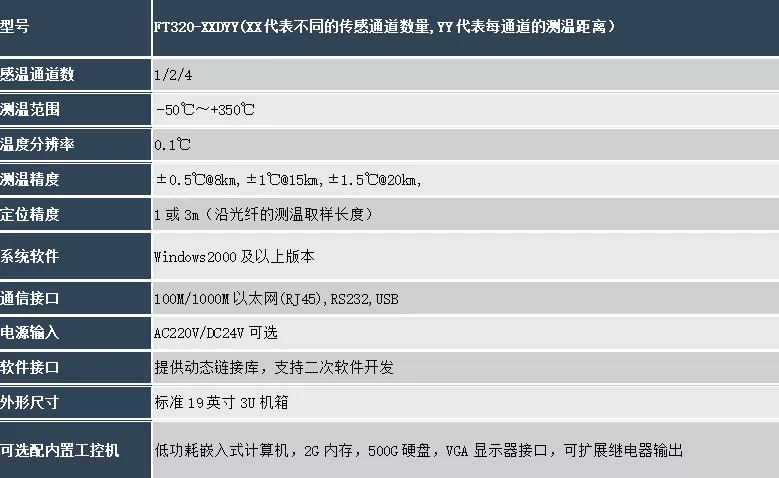

四、技术参数

五、系统功能

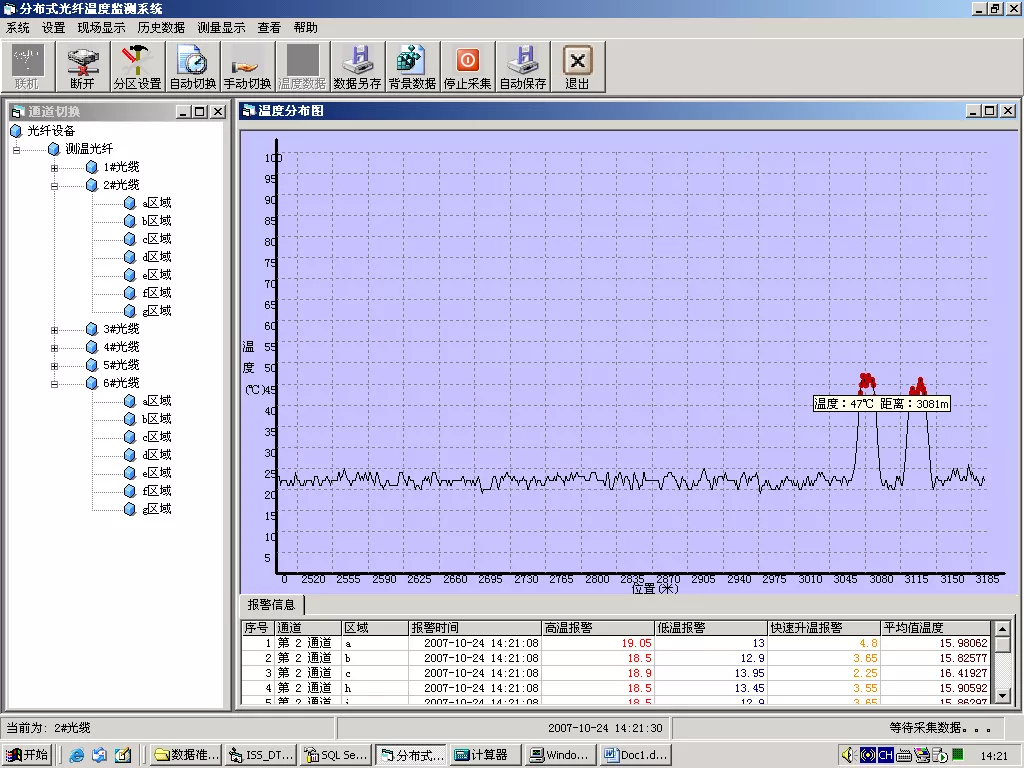

  该系统实现对井下的温度在线监测,形成监测报表、各种曲线、图谱,并提供大量历史数据供专家分析该监测地点温度的变化规律。规律分析模块能对井下温度进行预测,能够依据井下温度变化规律,保障矿区作业安全。系统将计算机检测技术、数据通讯技术和传感器技术一体设计,集监测、显示、报警、总线接口、传感器于一体,实现了复杂环境条件下对煤矿井下自动监测和分析。



六、应用场景

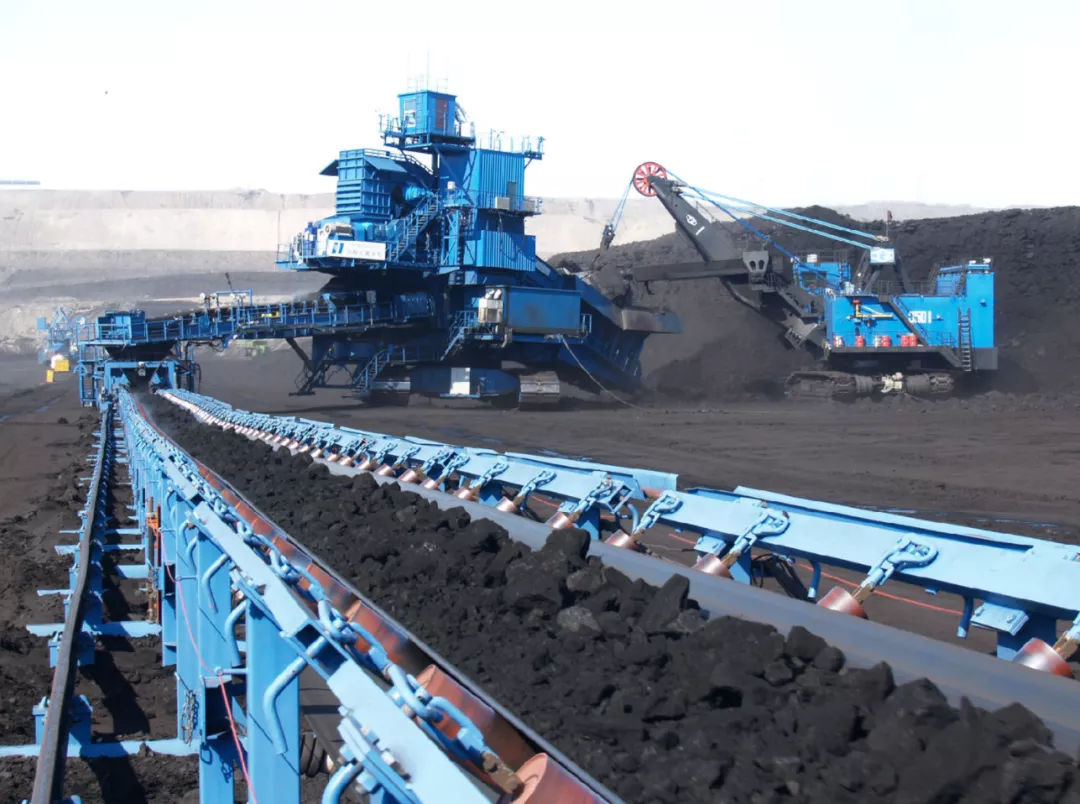

   光纤分布式测温系统可应用在皮带运输部位、配电传输部位、电缆桥架部位、煤场等;

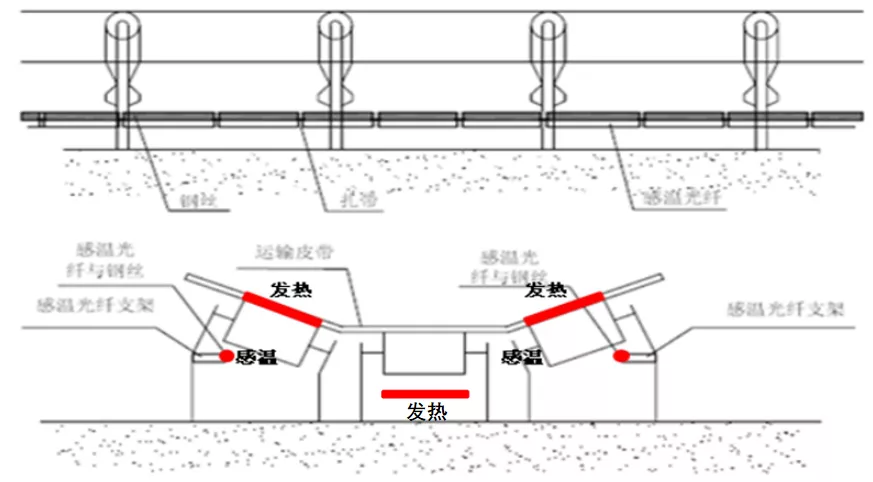

  皮带运输机光缆敷设方式:沿皮带方向,两侧直线敷设;重点部位(桥栈、机头、机尾)等采用定温盘(光缆长度10米)进行重点监测。


   易燃点:1.皮带底部;2.皮带机机头,机尾;3.滚筒;4.电机等(感温电缆能覆盖到)

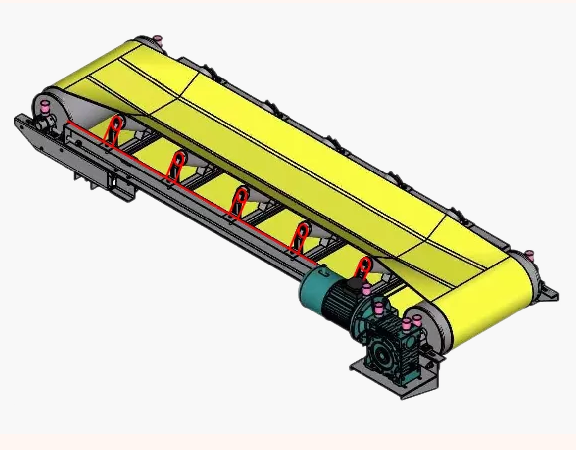

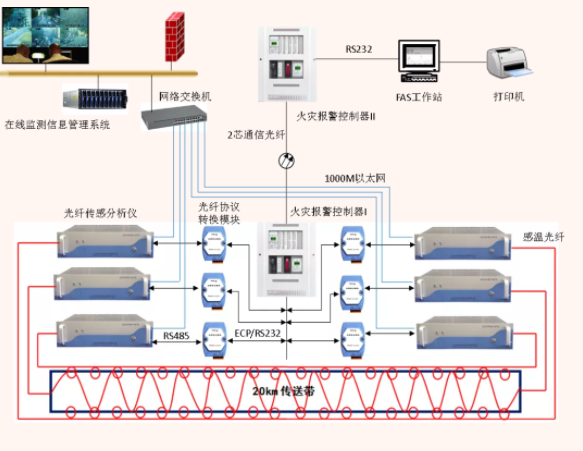

皮带运输机设备布置图

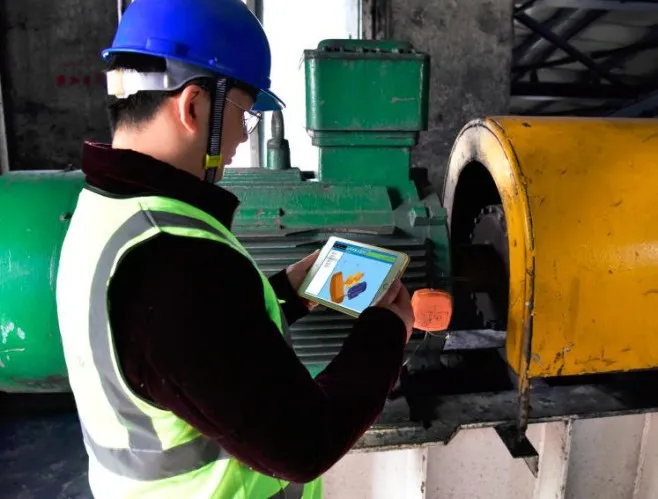

七、现场应用
